ZIMM Group是总部位于德国萨克森州奥霍恩的螺旋升降机与齿轮箱制造商，专注于工业传动系统的研发制造。KSZ-H-10-T-1:1-ELOX型锥齿轮箱属于其新一代KSZ-H系列，采用高强度铝合金壳体与精密锥齿轮传动，广泛应用于螺旋升降机系统、自动化设备及工业机械领域。

技术参数

转速-扭矩性能

结构设计与材料选择

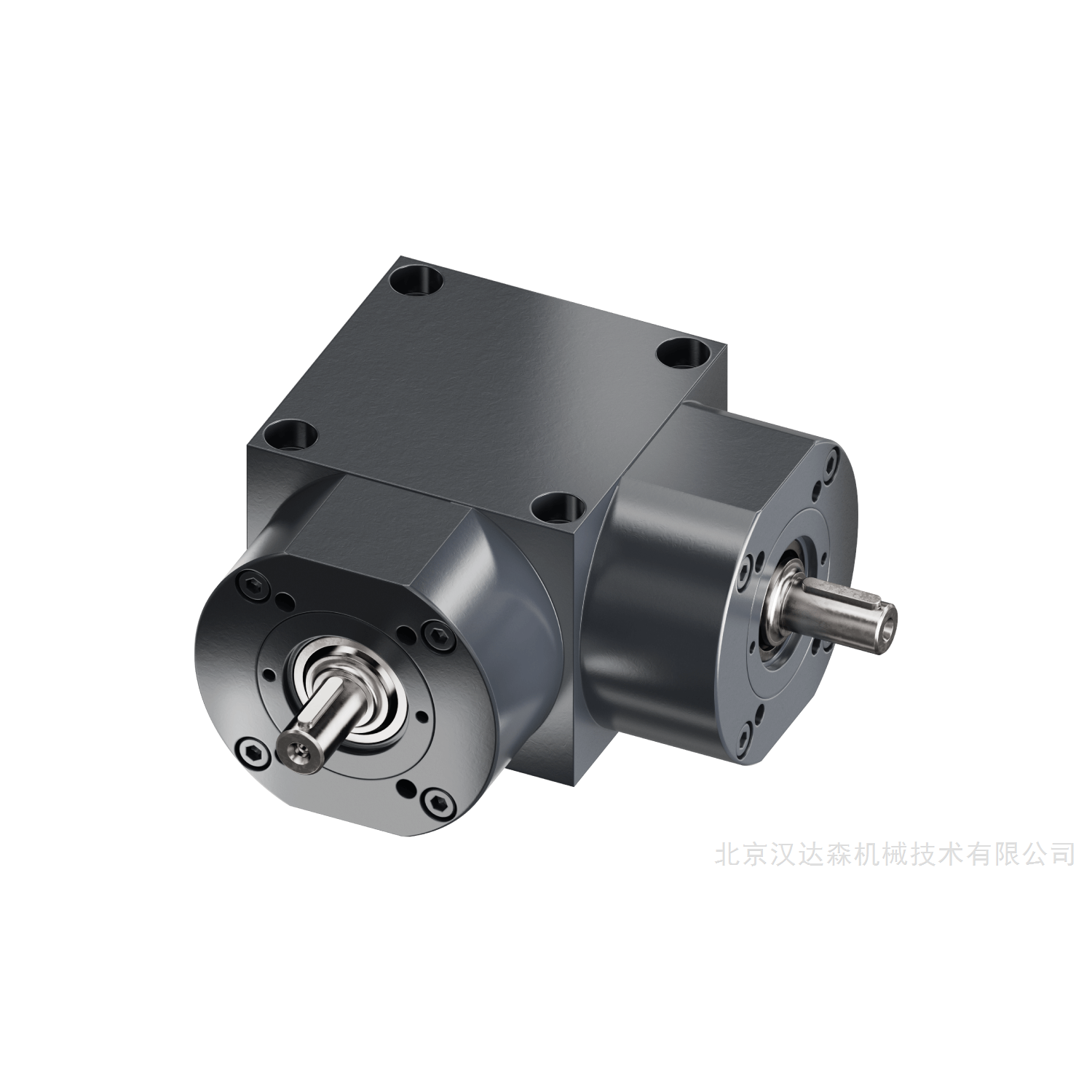

KSZ-H-10-T-1:1-ELOX壳体采用EN AW-6082 T6铝合金材质，具备良好的强度重量比与耐腐蚀性，设备整体轻量化，适配各类安装场景。产品转动惯量2.422kg·cm²，重量约6kg，在稳定承载的同时降低设备自重。

壳体采用ELOX阳极氧化表面处理，提升耐磨与耐腐蚀性能，表面光滑不易污染，氧化层结合牢固，可延长设备使用寿命。

技术优势与创新特性

KSZ-H系列在原有KSZ系列基础上完成升级，同等安装尺寸下扭矩输出能力明显提升，可在不改动安装空间的情况下增强系统承载性能。

产品采用创新通孔设计，支持底部内螺纹安装与顶部DIN912内六角螺钉固定两种方式，提升紧凑型布局安装灵活性，满足多样化工业安装需求。

轴系负载与配套方案

该锥齿轮箱允许径向负载200N，可直接适配标准电机法兰，安装三相交流电机、伺服电机及异步电机，电机法兰为铝合金材质，提供多种IEC标准组合选项。

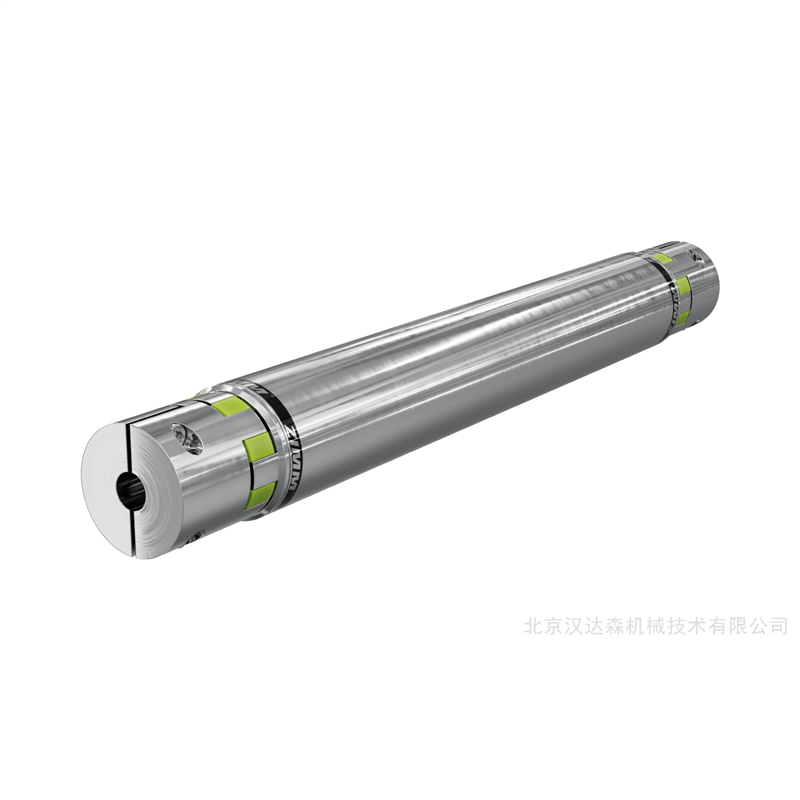

ZIMM可提供完整配套传动组件，包含标准KUZ弹性星形联轴器、VWZ连接轴、STL底座轴承等，采用无键夹紧毂连接，满足不同工况传动配套需求。

应用领域

KSZ-H-10-T-1:1-ELOX锥齿轮箱适用于螺旋升降机系统90°动力转向、自动化生产线紧凑空间传动、舞台机械多轴同步驱动、物流设备升降平台传动等场景，可稳定适配各类工业传动系统使用。
